Design 3D : 3 minutes pour générer une pièce dans Fusion 360 et son rapport de conception

Reproduire une pièce existante dans Fusion 360, c’est relever ses cotes, poser les esquisses, puis construire les volumes un à un. A la main, c’est 30 minutes pour une pièce simple et beaucoup plus si c’est une pièce complexe avec la création d’un rapport de conception avec vues en coupe…
Avec Claude branché sur Fusion 360, c’est trois minutes !

Résultat
3 min

au lieu de 30 pour modéliser la pièce

Paramètres
9 cotes

nommées, modifiables dans Fusion 360

Technologies
Claude + 2

connecteur Fusion 360, rapport Word

Typologie
Impression 3D

pièces techniques sur mesure

Le point de départ

Mon client conçoit et imprime en 3D des pièces techniques. Une bonne part de son travail part d’une pièce qui existe déjà : il faut la reproduire, l’adapter, ou en tirer une variante.

Dans Fusion 360, cela veut dire relever les cotes, dessiner les esquisses, extruder, percer, ajouter les nervures, puis tout vérifier. Pour une pièce comme celle de la figure 2, un plateau rond avec son moyeu, ses bossages et ses nervures, il faut compter une demi-heure de modélisation à la main. Rien de difficile : du temps de saisie, répété à chaque pièce.

Et c’est beaucoup plus de temps pour des pièces complexes et la création d’un rapport de design avec vues en coupe…

Ce que j'ai mis en place

La formation portait sur l’IA en entreprise, et une partie de la journée a été consacrée au design 3D.

D’abord le branchement. Le serveur MCP de Fusion 360 s’active dans les préférences du logiciel, puis Fusion est ajouté comme connecteur dans Claude. Les actions qui modifient un document sont réglées sur « Nécessite une approbation » : rien ne s’écrit dans Fusion 360 sans un clic de validation.

Ensuite l’essai, sur une vraie pièce. Quelques photos, de face, de côté et de dessous, prises à côté d’un mètre ruban pour donner une échelle à l’IA. Dans Claude Cowork, Claude analyse les images, en déduit les cotes, puis construit la pièce dans Fusion 360 : diamètre, épaisseurs de paroi et de plateau, hauteurs du moyeu, des bossages et des nervures. Chaque cote devient un paramètre nommé du document, neuf au total.

Enfin la méthode. De cet essai est née une compétence Claude, « design-3D » : on lui donne les photos d’une pièce, elle génère le modèle dans Fusion 360, enregistre le fichier STL et rédige un rapport Word de création, avec des vues en coupe.

Ce que l'équipe fait seule aujourd'hui

Le modèle 3D est paramétrique, et c’est ce qui compte pour la suite : pour une variante plus haute ou plus large, il suffit de changer une valeur dans la table des paramètres de Fusion 360, et la pièce se recalcule. Pour une pièce nouvelle, la compétence prend le relais : des photos en entrée, un modèle, un STL et un rapport en sortie.

La modélisation d’une pièce de ce type passe de trente minutes à plusieurs heures pour une pièce plus complexe et pour la création du rapport à trois minutes. C’est ce facteur dix qui permet d’industrialiser la conception, au lieu de la refaire à la main pièce par pièce.

Brancher Claude sur un logiciel métier par un connecteur MCP, puis en tirer une compétence réutilisable, s’apprend pendant la formation IA générative et agentique.

Client
Designer et imprimeur 3D
Secteur
Impression 3D
Périmètre
Conception de pièces techniques
Intervention
Formation
Point de vérité
Les paramètres Fusion 360
Entrée
Photos avec échelle
Technologies
  • Logo Claude Cowork - eksplodo.frClaude Cowork
  • Logo Compétence Claude - eksplodo.frCompétence Claude
  • Logo Fusion 360 - eksplodo.frFusion 360
  • WebhookMCP
  • ImagePhoto
  • Logo Rapport Word - eksplodo.frRapport Word
La logique

Des photos de la pièce au modèle paramétrique

Le designer ne change pas de logiciel : le modèle arrive dans Fusion 360, là où il le retravaille d’habitude. Claude se charge de la modélisation répétitive, les choix de conception restent les siens.

Ce qui déclenche

Quelques photos de la pièce, avec un mètre ruban

Vues de face, de côté et de dessous. Le mètre posé à côté donne l’échelle dont l’IA a besoin pour déduire les cotes.

  • ImagePhoto
Ce qui se passe seul

Claude déduit les cotes et construit la pièce

La compétence « design-3D » analyse les images, puis pilote Fusion 360 par son connecteur MCP : esquisses, volumes, perçages, nervures, chaque cote rangée dans un paramètre nommé.

  • Logo Compétence Claude - eksplodo.frCompétence Claude
  • Logo Fusion 360 - eksplodo.frFusion 360
  • WebhookMCP
Ce qui en sort

Un modèle paramétrique, un STL et un rapport

Le modèle est dans Fusion 360, prêt à modifier. Le fichier STL part vers l’impression, et un rapport Word documente la pièce avec ses vues en coupe.

  • Logo Fusion 360 - eksplodo.frFusion 360
  • Logo Rapport Word - eksplodo.frRapport Word
Ce qui reste humain

Vérifier les cotes et valider chaque modification. Déduites des photos, elles forment une ébauche précise à un demi-millimètre ou un millimètre près, et le rapport liste celles à confirmer au pied à coulisse. C’est le designer qui décide de ce qui part à l’impression 3D.

Modèle 3D paramétrique généré par Claude dans Fusion 360 et ses paramètres - eksplodo.fr
Fig. 1. Des photos de la pièce au modèle paramétrique dans Fusion 360.
En images

La pièce d’origine, le modèle généré et son rapport

Les photos fournies à Claude, avec le mètre ruban pour l’échelle, le modèle obtenu dans Fusion 360 et ses neuf paramètres nommés, puis quatre des neuf pages du rapport de conception rédigé par la compétence.

Pièce technique imprimée en 3D photographiée avec un mètre ruban pour l’échelle - eksplodo.fr

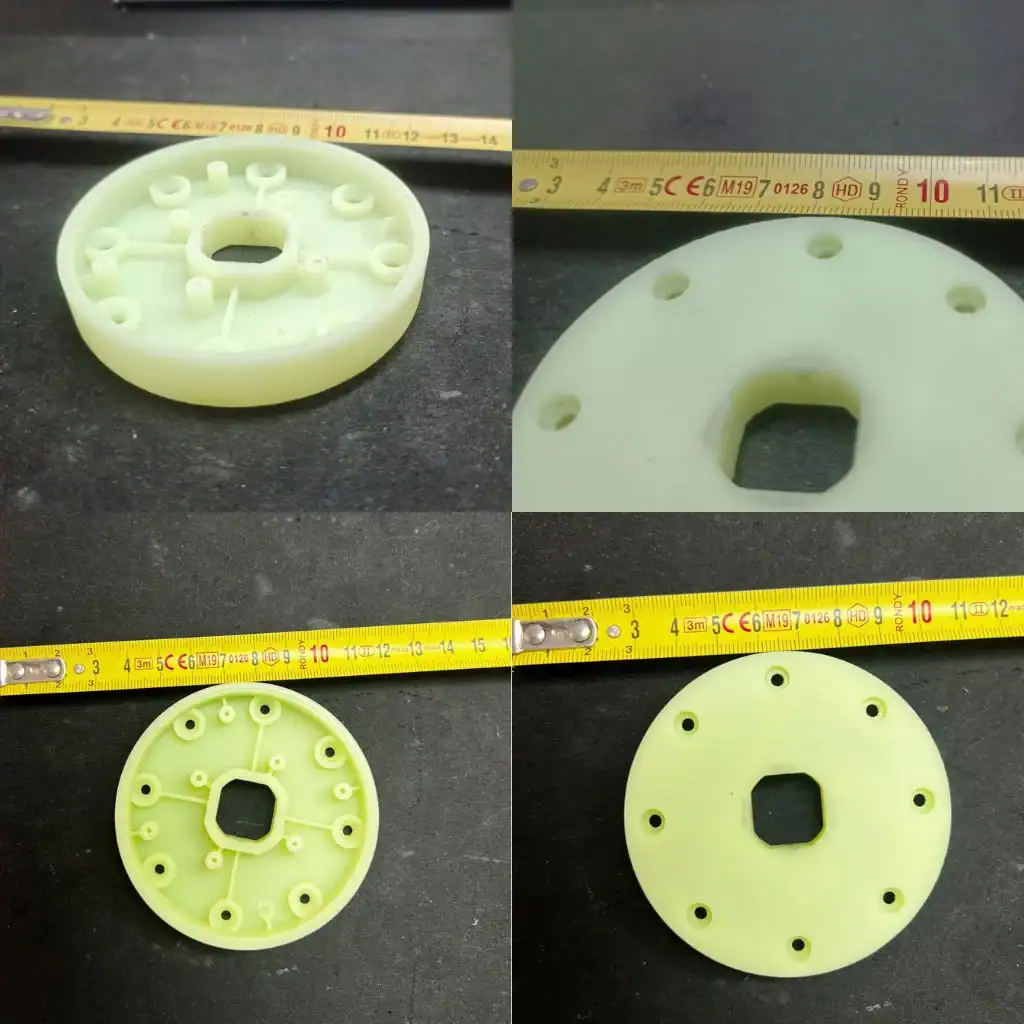

Fig. 2. La pièce d’origine, photographiée à côté d’un mètre ruban qui sert d’échelle.
Modèle 3D paramétrique généré par Claude dans Fusion 360 et ses paramètres - eksplodo.fr

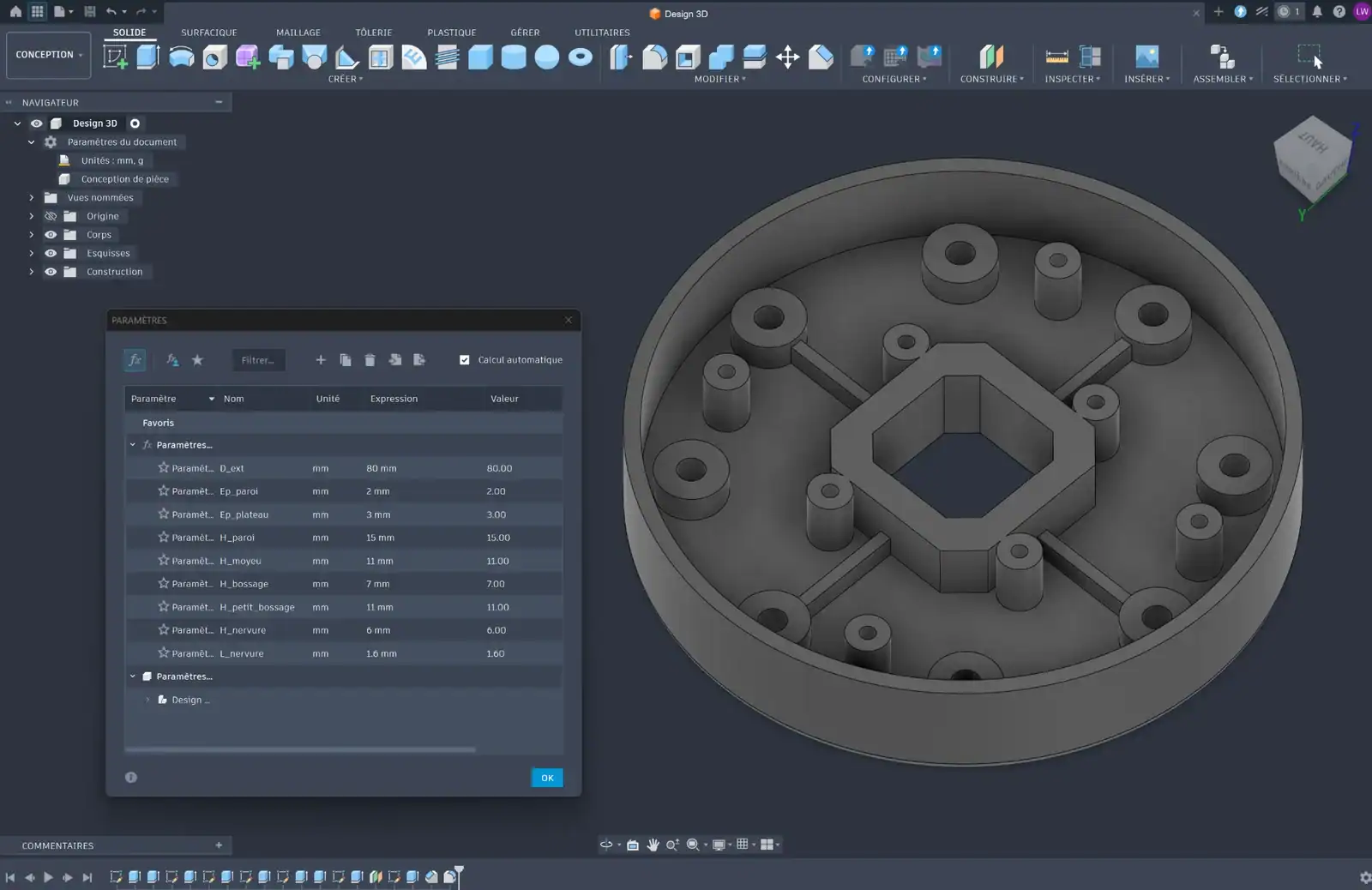

Fig. 3. Le modèle généré dans Fusion 360, et ses neuf paramètres nommés.
Rapport de conception Fusion 360 flasque FLQ-080-01, page de garde - eksplodo.fr

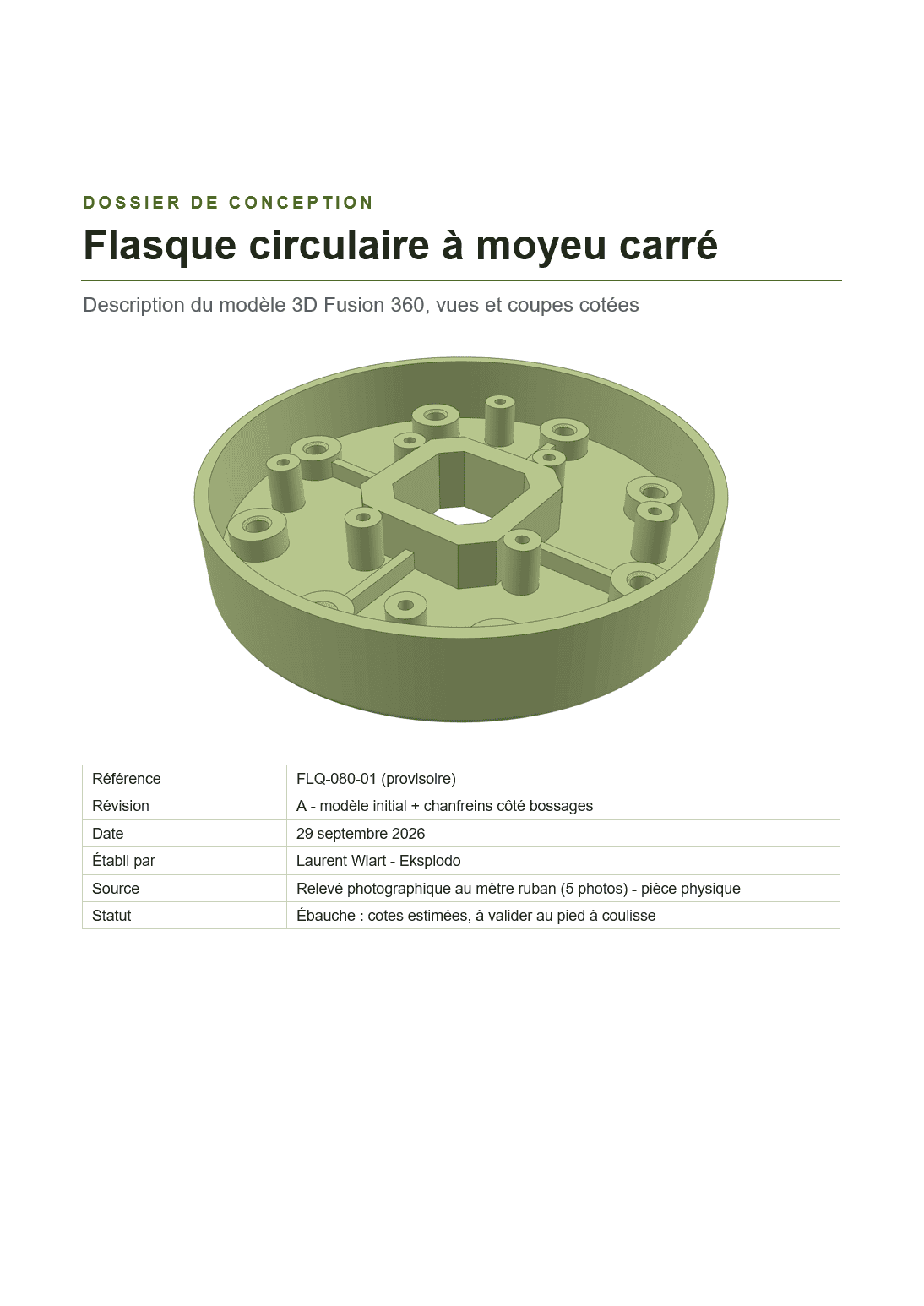

Fig. 4. Le rapport de conception : page de garde.
Rapport de conception Fusion 360 flasque FLQ-080-01, objet et description - eksplodo.fr

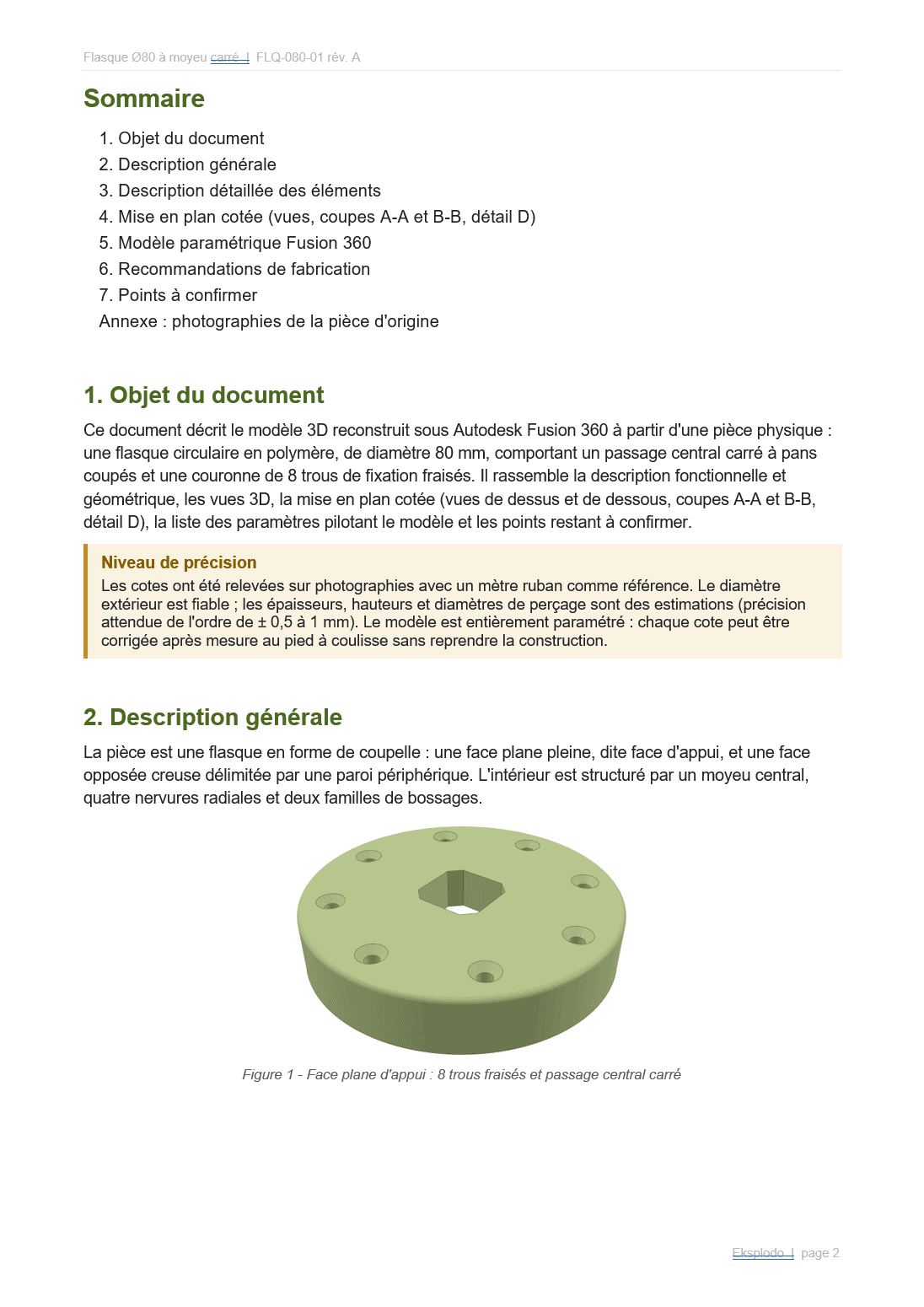

Fig. 5. Objet du document et description de la pièce.
Rapport de conception Fusion 360 du flasque FLQ-080-01, mise en plan cotée - eksplodo.fr

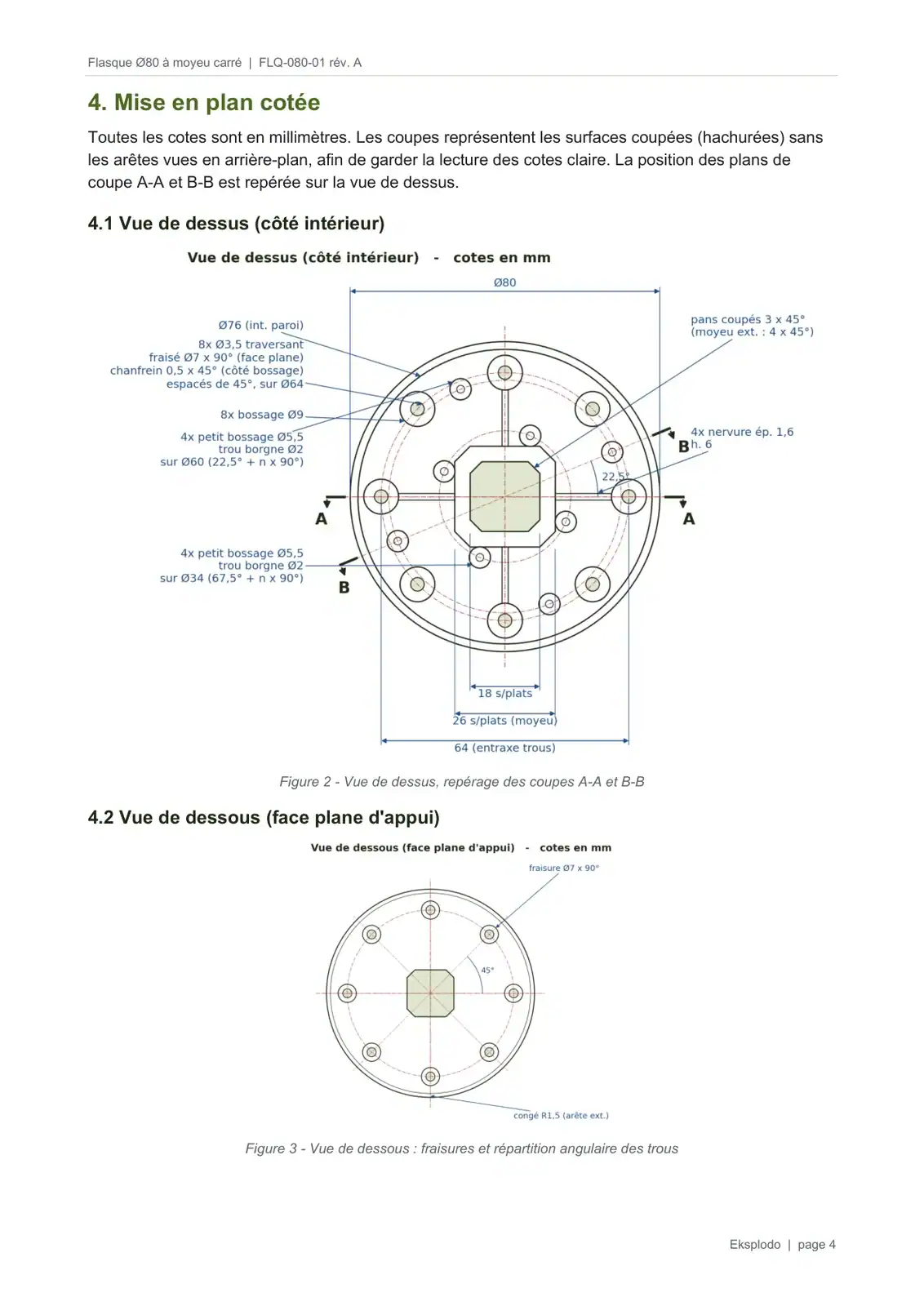

Fig. 6. Mise en plan cotée : vues de dessus et de dessous.
Rapport de conception Fusion 360 du flasque FLQ-080-01, coupe et détail - eksplodo.fr

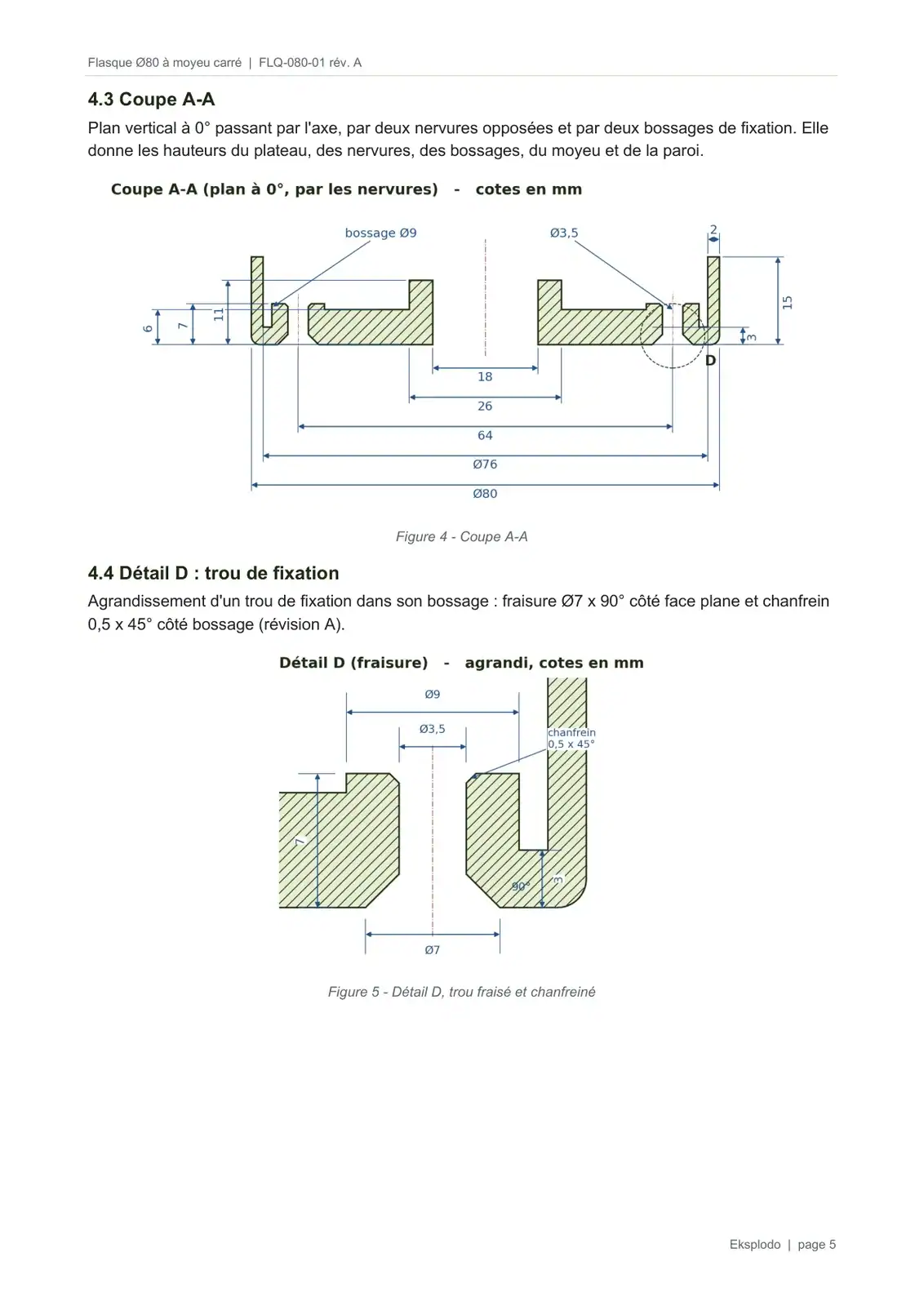

Fig. 7. Coupe A-A et détail d’un trou de fixation.
La mesure

Ce qui a changé dans la conception

Indicateur
Avant
Après
Modélisation d’une pièce simple
30 minutes à la main
3 minutes
Relevé des cotes
mesures reportées à la main
déduites des photos et de l’échelle
Variante d’une pièce
reprendre le modèle
changer un paramètre
Documentation de la pièce
à rédiger à part
rapport Word avec vues en coupe
Temps de conception
référence
divisé par 10
